一、皮帶秤結構特征
1、結構簡單力、傳遞環節少、安裝簡捷方便；
2、獨特的矩形杠桿、剛性好、無變形 ；
3、無摩擦橡膠耳軸支承、防腐蝕、防潮、抗振動；
4、抗側向力抗、水平分力、有效的減少了皮帶跑偏和落料偏移對系統精度的影響
5、兩只稱重傳感器受偏載影想小，平穩，精度高；
6、17A型稱重區域廣，四組拖輥使皮帶對稱重影響最��；
7、17B型雙拖輥，稱重區為17A的1/2，適用于給料距離較短的皮帶輸送機。
|
|
17A 型 |
17B型 |
|
檢定精度 |
± 0.25％ |
± 0.25％ |
|
稱量范圍 |
1～6000t |
1～4000t |
|
皮帶寬度 |
500～2200mm |
300～2000mm |
|
皮帶速度 |
0.1～4m/s |
0.05～4m/s |
|
稱重區標準長度 |
4800mm |
2400mm |
|
皮帶輸送機傾角 |
≤18 °（正常） |
|
輸送機類型 |
DT75 |
DTⅡ |
DT75 |
DTⅡ |
DT75 |
DTⅡ |
|

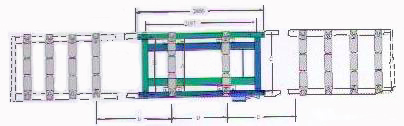

帶 寬 |
A |
B |
C |
|
500 |
488 |
508 |
720 |
740 |
770 |
790 |
|
650 |
638 |
658 |
879 |
890 |
920 |
940 |
|
800 |
838 |
858 |
1070 |
1090 |
1120 |
1140 |
|
1000 |
1068 |
1058 |
1300 |
1290 |
1350 |
1340 |
|
1200 |
1318 |
1308 |
1550 |
1540 |
1600 |
1590 |
|
1400 |
1518 |
1508 |
1750 |
1740 |
1800 |
1790 |
|
1600 |
1758 |
- - |
1990 |
- - |
2050 |
- - |
HL-201/2001/2105/3011稱重儀表
測速傳感器 稱重傳感器
ICS-17B 型
